СОВРЕМЕННОЕ И ВЫГОДНОЕ РЕШЕНИЕ
для строительства локальных, телекоммуникационных и электрических сетей
АЛЬТЕРНАТИВНОЕ ПРИМЕНЕНИЕ МНОГОСЛОЙНЫХ ПОЛИЭТИЛЕНОВЫХ (ПЭ) ВЫСОКОПРОЧНЫХ КОЛОДЦЕВ В СИСТЕМАХ ЛИНЕЙНО-КАБЕЛЬНЫХ СООРУЖЕНИЙ
СОВРЕМЕННОЕ И ВЫГОДНОЕ РЕШЕНИЕ
многослойные полиэтиленовые колодцы «УНИКОМ»
Рис. 1 Кабельный колодец, вид внутри.
1. ПРИМЕНЕНИЕ КОЛОДЦЕВ «УНИКОМ»:
- в системах оптоволоконной связи;
- в системах электроснабжения;
- в системах телекоммуникации;
с целью проведения контроля и обеспечения защиты соединительных муфт телекоммуникационного и электрического хозяйства.
2. ПРЕИМУЩЕСТВА И ПОЛОЖИТЕЛЬНЫЕ СВОЙСТВА многослойных полиэтиленовых колодцев «УНИКОМ»
-
универсальность:использование колодцев для построения различных кабельных сетей;
-
гибкость:возможность измнения конструктивных особенностей колодца на объекте;
-
расширенные возможности:возможность установки дополнительных блоков вводов кабелей на объекте;
-
быстрота монтажа:установка и монтаж ПЭ колодцев в составе кабельной канализации осуществляются в несколько раз быстрее и со значительно меньшими затратами;
-
высокая герметичность:прочная монолитная конструкция, гарантирующая герметичность и безаварийность;
-
долговечность:гарантийный срок эксплуатации не менее 50 лет;
-
малая масса:в 5-7 раз меньше по сравнению с массами аналогичных изделий из бетона и других традиционных материалов;
-
отличные теплоизоляционные свойства:коэффициент теплопроводности полиэтилена в 190 раз ниже, чем у металлов; кроме этого, структурированная конструкция многослойных стенок колодцев «УНИКОМ» за счёт системы воздушных полостей исключает образование конденсата и обеспечивает изделиям свойство термоса(Рис. 2. )
Рис. 2 Профилированные стенки колодцев в разрезе
- высокая механическая прочность:определённая сейсмостойкость: благодаря свойствам полиэтилена и профилированным многослойным стенкам выдерживают значительные механические нагрузки, имеют достаточную кольцевую жёсткость.
3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ КОЛОДЦЕВ «УНИКОМ»

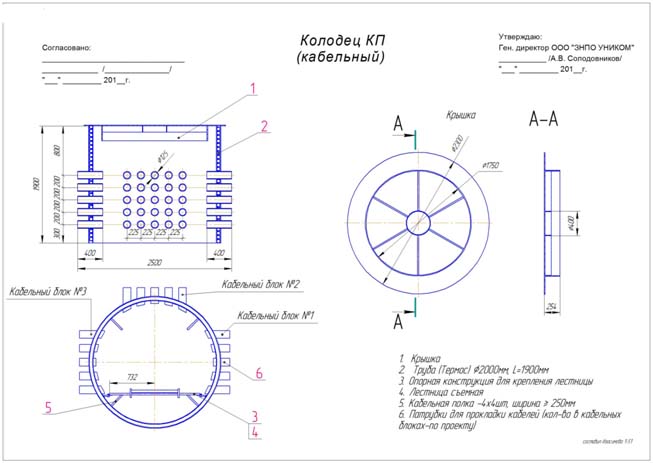

3.1 Конструкция колодцев
Основа колодцев «УНИКОМ» - спиральновитые профилированные трубы, выпускаемые нашим предприятием более чем в 30 модификациях, с различными диаметрами и вариантами конструкции многослойных стенок. Для изготовления резервуаров применяются спиральновитые трубы с профилями стенки трубы PR и SРR(Рис. 3,4,5):
Рис.3 Трубы для изготовления колодцев
Рис.4 иРис.5: Стенка трубы двухслойная в разрезе иСтенка трубы трёхслойная в разрезе

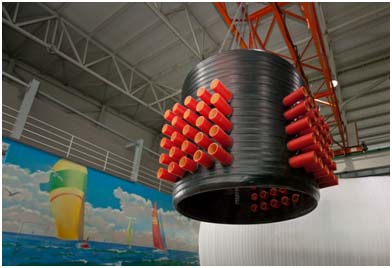

По заданию заказчика, для ввода кабеля в колодец, кабельный колодец может быть оснащен патрубками различного типа(диаметра, длины) и количества. Патрубки можно изготовить в любом месте, при условии что расстояния между соседними патрубками должны быть не меньше 50 мм.
Соединение патрубков колодца с подводящими трубами осуществляется следующими способом:
-
использование полиэтиленовой трубы или гофрированных туб для кабеля с помощью резиновой манжеты, силиконового герметика, экструзионной сварки;
-
соединение с использованием компрессионной или электросварной муфты.
Существует возможность подключения и к другим системам, согласно индивидуальной спецификации заказа. Также возможность расширения системы в будущем по мере изменения условий (возможность добавления новых соединений при помощи уплотнителя, возможность изменения высоты влазной части колодца путем добавления элементов влазной части на строительной площадке);

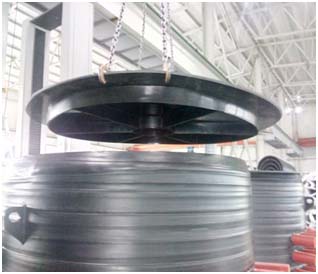

Дно и крышки колодца изготавливаются из листового полиэтилена марки ПЭ100(каждый элемент согласовывается с Заказчиком в зависимости от требований указанных в проекте).
Типоразмеры многослойных полиэтиленовых колодцев «УНИКОМ»
Колодцы «УНИКОМ» изготавливаются следующих типоразмеров:
Размеры колодцев, мм |
Высота, мм |
Кол-во патрубков. |
диаметр от 400 до 3000 |
от 1 000 до 15 000 |
По проекту, но не менее одного |
Возможны различныецветовые решениякак наружного, так и внутреннего слоёв.
Дополнительно колодцы могут быть оснащены лестницей(из различных материалов)
4. СТАНДАРТЫ
Действующая на нашем предприятии система менеджмента качества ГОСТ Р ISO 9001:2008 гарантирует поэтапный контроль качества изготовления и поставки продукции, от лабораторного тестирования всех входящих материалов до доставки готовых изделий Потребителю.
Климатическое исполнение - УХЛ, категория размещения при эксплуатации I по ГОСТ 15150-69.
Стандартные характеристики полиэтилена ПЭ100 ГОСТ 16338-85
Стандарт | Единица Измерения | Значение | |
Плотность | DIN 53479 ISO 1183 |
г/см³ | 0,96 |
Модуль упругости: | |||
Краткосрочный | ISO 178 | Н/мм² | 1 200,0 |
Долгосрочный (50 лет) | Н/мм² | 170,0 | |
Предел текучести | DIN 53495 | Н/мм² | 25,0 |
Предел прочности на разрыв | Н/мм² | 38,0 | |
Oтносительное удлинение при разрыве | % | >600 | |
Твердость на вдавливание по Бринеллю | ISO 2039 | Н/мм² | 46,0 |
Коэффициент линейного теплового расширения | DIN 53752 | 1/°C | 1,8*10-4 |
MRS (минимальная длительная прочность) | ГОСТ 8032 | Мпа | 10,0 |

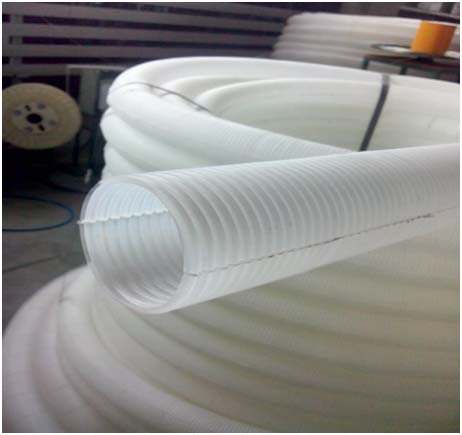

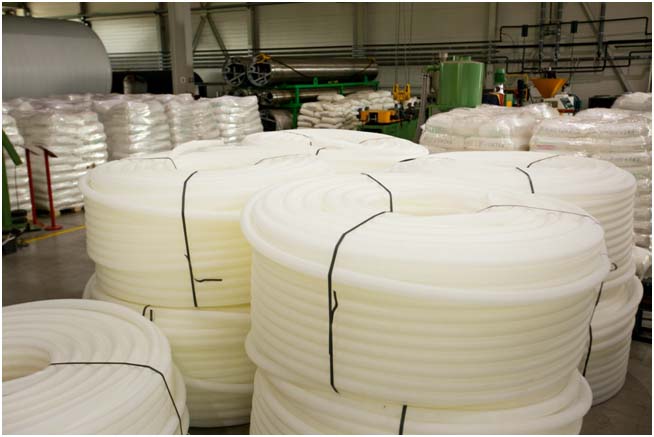

Компания «УНИКОМ» также изготавливает полипропиленовую гофрированную трубу, которую возможно применять для защиты кабелей при прокладке кабельных трасс(Рис. 7,8)
Диаметры изготавливаемой ПП трубы от 34 мм до 110 мм
